Kontakt Kulzer Deutschland
dima Mill Zirconia HT+
12 + 2 Farben für eine noch bessere Effizienz natürlicher Ästhetik
Your art makes it perfect“ – dima Mill® Zirconia HT+ bietet mit den verschiedenen Transluzenzstufen und den individuellen zahnfarbenen Einfärbungen die perfekte Grundlage für ästhetische und natürliche Ergebnisse.
dima repräsentiert ein qualitativ hochwertiges Sortiment an CAD / CAM-Materialien für nachhaltige Zahnrestaurationen. Mit dem dima Zirconia Discs bietet Kulzer die Basis für den nachhaltigen Erfolg von Zahntechnikern. Hergestellt nach modernsten Produktionsverfahren bieten wir zuverlässige Materialien für eine reibungslose Handhabung mit hervorragenden Eigenschaften: Dimensionsstabilität, hervorragende Fräseigenschaften, Passgenauigkeit, Indikationsvielfalt & hohe Ästhetik für natürliche Ergebnisse. Das neue Mitglied im Zirconia-Portfolio dima Mill Zirconia HT+ besticht mit seinen an die bekannten VITA-Zahnfarben angelehnten Farben, durch seine natürliche Farbgebung und der noch höheren Transluzenz bei gleichzeitig exzellenten Festigkeitswerten. Hiermit können Sie in einem breiten Indikationsspektrum mit dem „plus“ an Transluzenz, bei konstant hohen Festigkeitswerten noch mehr Ästhetik insbesondere im Bereich der Frontzahnverblendung erzielen. Das Material eignet sich sowohl für die anatomisch reduzierte Verwendung als auch im monolithischen Einsatzbereich.
Farbsortiment
Die 12 + 2 Farben (A1 – A4, B2, B3, C2, C3, D2, D3, sowie white und bleach BL2) wurden so ausgewählt, dass Sie mit Leichtigkeit und zahntechnischer Fertigkeit durch eine keramische Verblendung oder dem individualisieren durch Malfarben das komplette Farbspektrum des VITAFarbrings abdecken können. Die Farbzuordnung (Download unter kulzer.de/heraceram) zeigt die verfügbaren Farben und eine Empfehlung der Farbzuordnung mit HeraCeram Zirkonia 750 oder den HeraCeram Universal Malfarben.
Vorteile
- Universell einsetzbar: Sowohl im verblendeten als auch monolithischen Bereich eine exzellente Wahl.
- Volle Flexibilität: Hohe Festigkeit und Transluzenz erlauben den Einsatz in einem kompletten Indikationsspektrum
- Zuverlässig und leicht zu fräsen: Homogene isostatisch verdichtete Materialscheiben, exzellente Kantenstabilität, gute Fräsbarkeit und sichere Ergebnisse beim Sintern
- Wirtschaftlich: Geringe Lagerhaltung und dennoch komplettes Farbportfolio
Indikationen

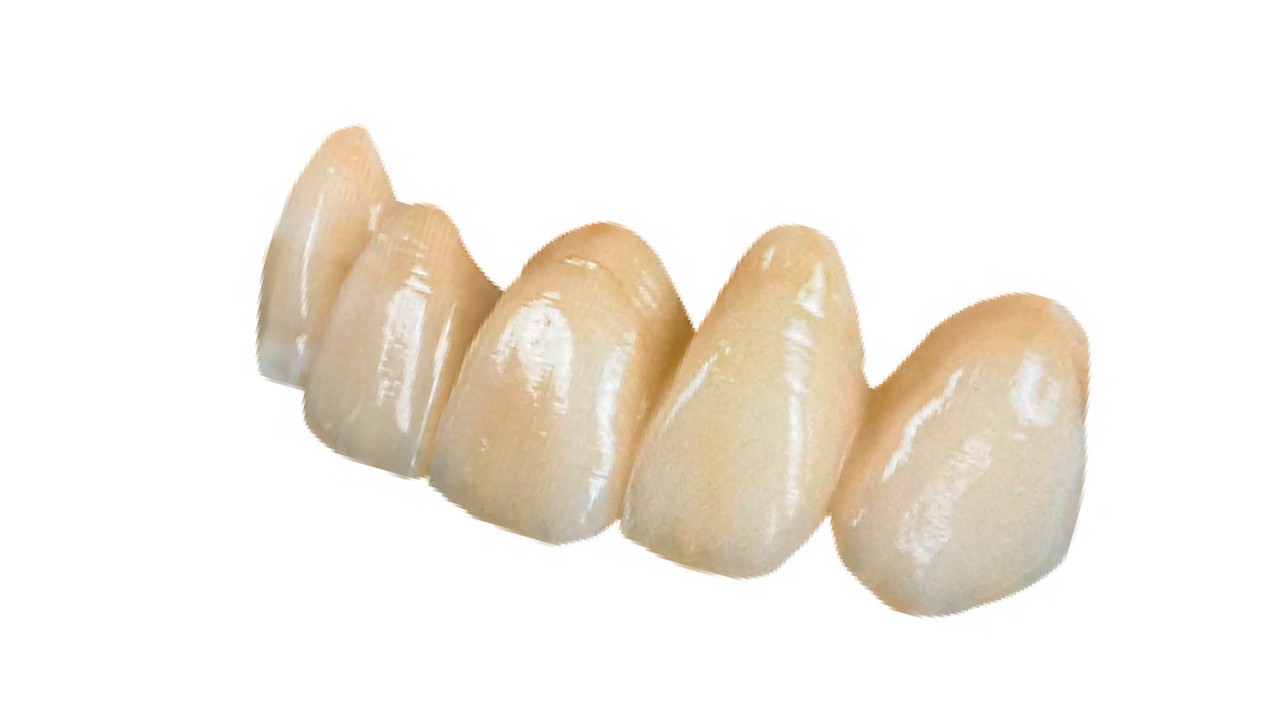

- Verblendete individuelle Kronen und Brücken mit bis zu 16 Gliedern
- Vollanatomische monolithische Kronen und Brücken
- Teleskop- und Konuskronen
- Zweiteilige Abutments
- Teilkronen, z.B. Inlays und Onlays
Referenzen
„dima Mill Zirconia HT+ überzeugt mich auf ganzer Linie. Die Farbgestaltung und Transluzenz ermöglichen lebendige und ästhetische Ergebnisse. Es ist die konsequente Erweiterung der chromatischen HT und ultratransluzenten HTE Materialien und gibt mir alle Freiheiten für die Umsetzung ästhetischer Ergebnisse im monolithischen Bereich, als auch der keramischen Verblendung von Einzelkronen und weitspannigen Brücken.“
ZTM Michael Schreyer, dental-house, Bayreuth Michael Schreyer ist seit 2006 Geschäftsführer der dental-house.DE/SIGN Dentallabor Group. Er zählt zu den Mitentwicklern des dima Zirconia Farbkonzeptes und veröffentlicht regelmäßig Beiträge zu CAD/CAM Themen und hält Kurse zu digitaler Fertigung und keramischer Verblendung.
Spezifikationen
Technische Eigenschaften
| dima Mill Zirconia HT+ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Materialeigenschaft | 4Y-TZP | |||||||||||||
| Dichte | 6,05 g/cm³ | |||||||||||||
| Biegefestigkeit | 1.100 MPa | |||||||||||||
| Transluzenz | 45 % | |||||||||||||
| Chemische Lösbarkeit | < 100 µm/cm² | |||||||||||||
| Wärmeausdehnungskoeffizient | 10,8 • 10⁶ /K | |||||||||||||
Die aufgeführten Werte sind typische Werte für das entsprechende Material.
Farbempfehlung keramische Verblendung (HeraCeram Zirconia 750)
| V-Shade | BL2 | A1 | A2 | A3 | A3,5 | A4 | B1 | B2 | B3 | B4 | C1 | C2 | C3 | C4 | D2 | D3 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Zr-Shade | BL2 | A1 | A2 | A3 | A3,5 | A4 | B1 | B2 | B3 | B3 | B1 | C2 | C3 | C3 | D2 | D3 | D3 |
| Inzisal | S B | S1 | S1 | S2 | S2 | S4 | S1 | S1 | S2 | S3 | S1 | S3 | S3 | S3 | S1 | S2 | S3 |
| Dentin | D BL | D A1 | D A2 | D A3 | D A3,5 | D A4 | D B1 | D B2 | D B3 | D B4 | D C1 | D C2 | D C3 | D C4 | D D2 | D D3 | D D4 |
Sintermempfehlung
|
Anfangstemperatur [°C] |
Anfangstemperatur [°C] |
Aufheizen [°C/min] |
Endtemperatur [Tmax°C] |
Sinterzeit [h |
Abkühlen [°C/min] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Zirconia HT+ Kronen * | Raumtemperatur | 10 | 1.450 | 120 | 10 (20) ** | |||||||||
| Zirconia HT+ Brücken | Raumtemperatur | 5 | 1.450 | 120 | 10 | |||||||||
* Werden Kronen und Brücken gleichzeitig gesintert, immer das Sinterprogramm für Brücken verwenden!
** In Sinteröfen mit zweistufiger Abkühlprogrammierung bis 900 °C/min abkühlen, unterhalb 900 °C mit 200 °C/min
Downloads
Kontakt
Ihr Außendienst in der Nähe
Es konnten leider keine Treffer gefunden werden. Bitte versuchen Sie es erneut.
Bitte geben Sie eine gültige PLZ ein!
{{ result.zip }} {{ result.city }}
